Способы подключения видеомагнитофона

Подробную инструкцию о том, как подключить магнитофон, можно найти в техническом руководстве, поставляемом вместе с ним. Само подсоединение не занимает много времени, необходимо только последовательно выполнить все необходимые действия. Проблемы могут возникнуть в том случае, если перепутать разъёмы. Способов, как подключить видеомагнитофон к современному телевизору, есть несколько:

использовав коаксиальный кабель;

RCA-кабель;

SCART-провод.

Выбирать способ подключения необходимо исходя из того, какие разъёмы есть на вашем телевизоре. Потому что одни модели могут комплектоваться, например, RCA-портом, а другие SCART. Как подсоединить кассетный магнитофон к старому телевизору, вопросов не должно возникнуть, потому что они все комплектовались портами RCA, а вот современные ТВ-панели могут потребовать приобретения переходников, потому как производители не считают нужным устанавливать порты для «тюльпанов».

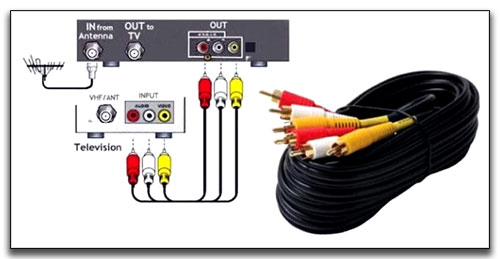

Используя кабель RCA

Самый популярный и простой способ подсоединения старого видеомагнитофона к новому телевизору – это использование кабеля с «тюльпанами». Тюльпанами называют цветные штекеры, передающие видео- и аудиосигналы (правый и левый). Вставлять их надо в соответствии с цветовым обозначением.

Чтобы подключить видеомагнитофон к телевизору, нужно выполнить следующие действия:

Жёлтый «тюльпан» подключается одним концом в порт Video OUT на видеомагнитофоне и, соответственно, другим концом в порт Video1 или Video IN на ТВ-панели.

Точно так же подсоединить белый и красный «тюльпаны». Это аудиосигналы.

Подключите магнитофон к электрической сети и запустите его.

Включите телевизор и выберите в появившемся меню устройство, с которого будет считываться сигнал. Зачастую называется AV.

При правильном подключении начнётся отображение видеоданных с магнитофона.

Может возникнуть такая ситуация, что на шнуре только 3 тюльпана, а на корпусе ТВ-панели 9 гнёзд. В таком случае надо руководствоваться цветовым обозначением: жёлтый – видео, белый – аудио левый, красный – аудио правый. Многочисленные гнёзда на ТВ предназначены для осуществления раскладки по цветовым каналам. Поэтому надо руководствоваться следующим принципом: выход на магнитофоне должен подключаться ко входу на ТВ-панели (OUT-IN).

Через проводной интерфейс Scart

Хорошей альтернативой предыдущему способу является использование интерфейса Scart, потому что он позволяет добиться передачи качественного сигнала без потери данных. Если такого порта нет, то подключить магнитофон к современному телевизору можно через переходник.

Используя коаксиальный кабель

Подключение видеомагнитофона к телевизору может осуществляться посредством коаксиального кабеля. Для этого нужно выполнить следующие действия:

Вставить один конец кабеля в порт магнитофона RF/COAX Out.

Другой конец вставить в телеприёмник в порт RF/COAX IN.

На ТВ-панели нужно найти частоту, с которой будет воспроизводиться видео и звук с кассеты.

Включите магнитофон и запустите проигрывание кассеты.

Если всё прошло правильно, то видео будет отображаться.
